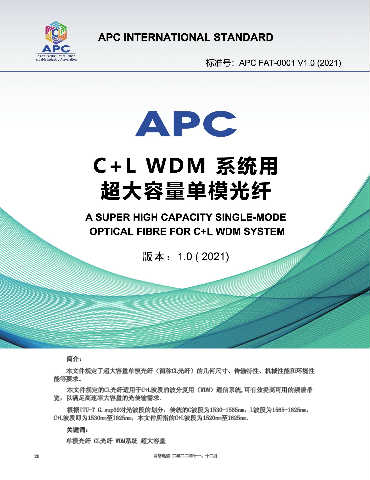

APC FAT-0001 V1.0 (2021) C+L WDM 系统用超大容量单模光纤 APC FAT-0001 V1.0 (2021) C+L WDM 系统用超大容量单模光纤

表2 CL光纤的宏弯特性
4 缩略语
下列缩略语适用于本文件。 测试条件 单位 技术指标

WDM: 波分复用 弯曲半径 30 mm
FWM: 四波混频 圈数 100 dB 0.1
PMD: 偏振模色散 测试波长 1625nm
PMD Q : 链路偏振模色散系数统计参数
5.2.3 衰减系数
FAWD: 光纤衰减系数翘度
CL光纤的衰减系数应符合表3规定。
FAWDD: 光纤衰减翘度差
表3 CL光纤的衰减特性
5 要求
技术指标
5.1 尺寸参数 项目 单位
A 级 B 级 C 级
CL光纤的尺寸参数应符合表1规定
1550nm 衰减系数最大值 dB/km 0.200
表1 CL光纤的尺寸参数
1625nm 衰减系数最大值 dB/km 0.250
技术指标 dB/km
项目 单位 Δα 1520 ≤0.020 ≤0.018 ≤0.015
250μm 200μm
Δα 1625 dB/km
包层内径 μm 125.0±0.7 125.0±0.7 Δα(绝对值) dB/km ≤0.009 ≤0.006 ≤0.003

芯/包层同心度误差 μm ≤0.5 ≤0.5
包层不圆度 % ≤1.0 ≤1.0 5.2.4 色散特性

涂覆层直径(未着色) μm 235～255 180～210 在1260nm～1460nm波长区域，任一波长λ下的色散系数限值D（λ）应按公式（1）、
（2）、（3）计算：
涂覆层直径(着色) μm 235～265 180～220

包层/涂覆层同心度误差 μm ≤12.5 ≤10.0
注：光纤带中光纤的尺寸参数可有更严格的要求。

5.2 传输特性
5.2.1 截止波长

光纤截止波长λc暂定为不大于1340nm，且成缆后的截止波长λcc在C+L波段应能保证单模传
输。 式中：

5.2.2 宏弯损耗 λ 0max ——零色散波长最大值，单位为纳米（nm）；
λ 0mim——零色散波长最小值，单位为纳米（nm）；
CL光纤的宏弯特性应符合表2规定。由于宏弯损耗随波长增加，选择了1625nm波长处的宏弯 S 0max ——零色散斜率最大值，单位为皮秒每平方纳米千米（ps/(nm2·km)）；
损耗作为指标。在需要的情况下，可由供应商和用户协定其它波长处宏弯损耗的指标。如果由于 S 0min——零色散斜率最小值，单位为皮秒每平方纳米千米（ps/(nm2·km)）；
实际原因，同样弯曲半径下，选用其它弯曲圈数的试验，最大允许的宏弯损耗值应与表中的指标
成比例。 在1460nm～1625nm波长区域，任一波长λ下的色散系数限值D（λ）应按公式（4）计算：

8.625+0.052（λ-1460）≤D（λ）≤12.472+0.068（λ-1460） …………………(4)

CL 光纤的色散特性要求应符合表 4 规定。
